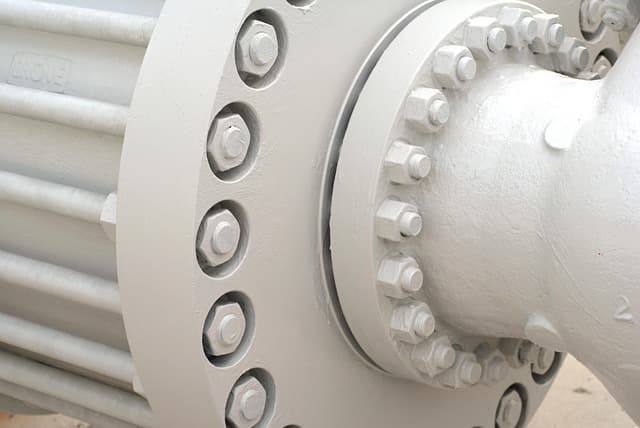

스테인리스 플랜지 규격별 특징과 선택 가이드: JIS, KS, ANSI 차이점

1. 플랜지 규격의 기초 이해와 산업별 적용 배경

플랜지(Flange)는 배관, 밸브, 펌프 등과 연결되어 압력 계통을 구성하는 데 필수적인 부품으로, 주로 고정밀 연결성과 누설 방지를 위한 역할을 한다. 특히 스테인리스 재질의 플랜지는 내식성, 고온·고압 환경 대응성 등의 이유로 화학, 정유, 반도체, 식음료, 제약산업 등에서 널리 사용된다.

플랜지는 각 국가 및 산업의 요구 사항에 따라 다양한 규격이 존재하며, 그중 가장 많이 사용되는 규격이 **JIS(일본공업규격), KS(한국산업표준), ANSI(미국규격)**이다. 이러한 규격은 플랜지의 형상, 볼트 홀 간격, 치수 허용차, 압력 등급 등에서 서로 다르며, 이에 따라 호환성과 설계 기준이 크게 달라진다. 따라서 국제 프로젝트, 수출입, 플랜트 설계 시에는 사전에 규격 차이를 명확히 이해하고 선택해야 한다.





---

2. JIS 플랜지의 구조적 특징과 주요 사용처

JIS(일본공업규격) 플랜지는 주로 동아시아권(일본, 대만, 한국 일부 산업 등)에서 사용되며, 저압 환경(10K, 16K 등) 중심의 설계 기준을 따른다. 구조적으로는 두께가 얇고, 볼트 홀의 개수가 적은 편이며, 비교적 경량화되어 있다. 이러한 특성은 배관의 무게를 줄이면서도 기본적인 기밀성을 확보하는 데 유리하다.

JIS 규격은 수처리 설비, 일반 산업용 장비, 건축 배관 분야에서 많이 채택되며, 특히 플랜지 간 볼트 연결을 통한 탈착·보수가 자주 이루어지는 설비에 적합하다. 하지만 ANSI나 KS 규격 대비 내압 성능이 낮기 때문에, 고압 배관, 고온 환경, UHP 배관에는 권장되지 않는다.

---

3. KS 플랜지의 표준화 방향과 국내 산업 대응성

KS(한국산업표준) 플랜지는 JIS 규격을 기반으로 하되, 국내 산업환경과 설계 기준에 맞추어 수정·보완된 형태이다. 특히 KS B 1503(플레이트형), KS B 1504(넥타입) 등의 규격이 대표적이며, 볼트홀 간격, 외경, 치수 공차 등이 상세하게 정의되어 있다.

KS 플랜지는 국내 플랜트, 조선, 기계설비 산업 전반에 널리 적용되며, 대부분의 국내 업체에서는 설계와 제작 기준을 KS 규격으로 통일해 놓는 경우가 많다. 또한 KS 인증을 받은 제품은 정부기관 및 대기업 발주처에 납품 시 품질 신뢰도가 높아지는 장점이 있다. 단, 해외 프로젝트나 수출용 설비에서는 ANSI나 DIN 규격으로 변환 설계를 요구받을 수 있으므로 기준 변환표를 항상 검토해야 한다.

---

4. ANSI 플랜지의 강도 중심 설계와 국제 호환성

ANSI(미국기계학회 규격, ASME 포함) 플랜지는 전 세계적으로 가장 많이 사용되는 국제 표준 중 하나로, 특히 고압·고온 설비용 플랜지에 강점을 가진다. ASME B16.5, B16.47 등은 다양한 사이즈와 등급(Class 150~2500)을 포함하며, 특히 Class 개념은 설계 압력을 명확히 구분해주는 체계로, 설계자의 선택에 큰 도움을 준다.

ANSI 플랜지는 구조적으로 두껍고 볼트 수가 많으며, 기밀성과 안전성을 최우선으로 설계된다. 이로 인해 정유 플랜트, 석유화학, 반도체 가스 배관, 원자력 설비 등 고신뢰성이 필요한 산업에 광범위하게 적용된다. 다만 중량 증가와 고가의 단가, 설치 시 높은 정밀도 요구 등이 단점으로 작용할 수 있다. 특히 국내 생산사 입장에서는 ANSI 호환 제품을 위해 전용 금형 및 가공 설비가 요구될 수 있다.

---

5. 플랜지 규격 선택 시 고려해야 할 핵심 요소

실무에서 스테인리스 플랜지를 선택할 때 가장 중요한 것은 적용 압력, 사용 유체, 연결 방식, 국제 호환성, 공급망 가용성 등이다. 다음의 기준을 참고하면 보다 명확한 선택이 가능하다.

• 저압 일반 산업용 → JIS 규격 (10K, 16K 중심)
• 국내 플랜트/건축 현장 납품용 → KS 규격 (국내 인증 및 조달 간편)
• 해외 설비·고압 환경·화공라인 → ANSI 규격 (Class 중심 설계)

또한 플랜지 타입(플레이트형, 넥타입, 슬립온, 블라인드 등) 선택 시에도 규격별로 명칭과 구조가 상이할 수 있으므로, 도면 단계부터 규격을 명확히 지정하고, 설계자와 조달 담당자 간의 커뮤니케이션이 필수적이다. 규격이 서로 맞지 않는 상태에서 제작이 진행되면, 현장에서 설치가 불가능하거나 유체 누설 사고로 이어질 수 있다.

---

결론: 규격의 이해가 프로젝트 신뢰도를 결정한다

스테인리스 플랜지는 배관 연결의 핵심 요소로서, 단순 부속품을 넘어 시스템의 신뢰성과 안전성을 좌우하는 부품이다. 특히 글로벌 프로젝트가 증가하고, 국내외 규격이 혼재된 설계가 많아지는 현실 속에서, 규격별 차이점에 대한 이해와 적절한 적용은 매우 중요하다.

JIS, KS, ANSI는 각기 다른 배경과 구조적 특성을 가지고 있으며, 이를 기반으로 한 정확한 규격 선택은 시공성 향상, 납기 지연 방지, 원가 절감, 품질 클레임 방지 등 다양한 실무적 효과를 가져온다. 나아가 이러한 기술 이해는 담당자의 역량을 입증하는 지표가 되며, 프로젝트의 완성도와 고객 신뢰 확보에도 직결된다.
